Винипласт 6 мм (~650х1500 мм, ~9 кг) ГОСТ 9639-71

Описание

Толщина, мм: 6 (±20%)
Размер листа, мм: ~650х1500
Марка: ВНЭ - винипласт экструзионный
Изготовитель: ОАО Владимирский химический завод , Россия
Продукция не подлежит обязательной сертификации

Вес 1 листа: ~9.0 кг

Минимальная партия: 1 лист

Применение: Винипласт ГОСТ 9639-71 - жёсткий листовой термопластичный материал изготавливается из непластифицированного или частично пластифицированного поливинилхлорида, с добавками вспомогательных веществ, прессованием плёнок или экструзией. Применяется для изготовления облицовочных и конструкционных элементов, при изготовлении химической аппаратуры, в строительной промышленности, в автомобильной, фото-электропромышленности и для других отраслях промышленности, применяющих кислоты, щёлочи и другие агрессивные вещества и соединения

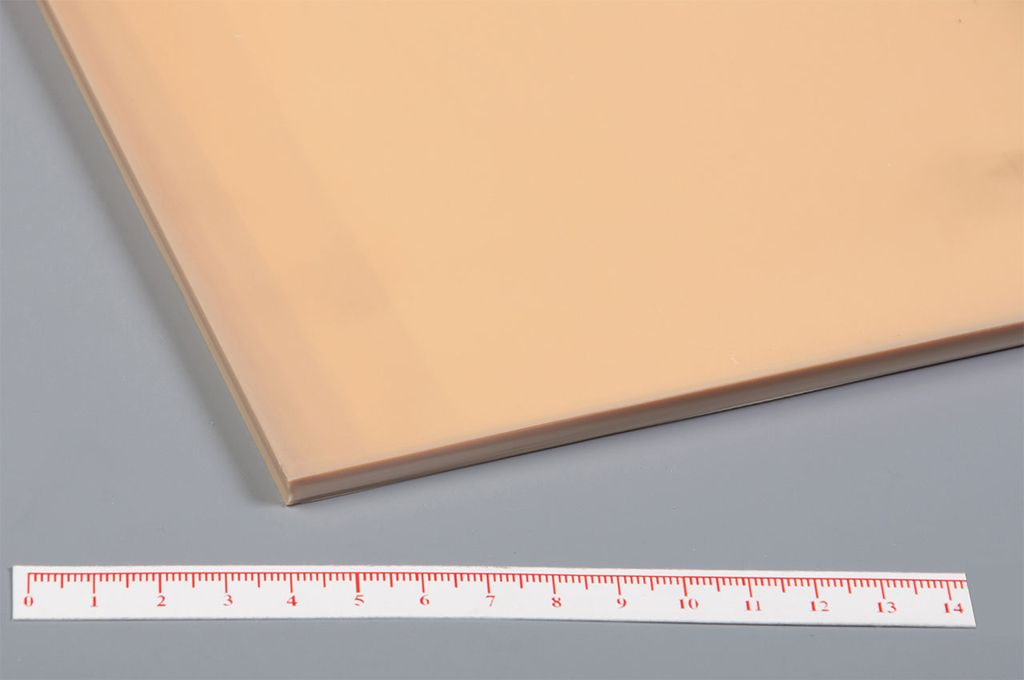

Внешний вид: Плоские листы прямоугольной формы с ровно обрезанными краями, на поверхности которых допускается наличие следов, обусловленных методом изготовления и не выводящие толщину за пределы допусков. На поверхности листов не допускаются трещины, пузыри, раковины (выводящие толщину за пределы допусков), металлические включения. Обрезанные края не должны иметь сколов, заусенцев и расслоений. Цвет - бежевый.

Физико-механические показатели:
Работоспособен при t° от 0°С до +60°С (допускается нижний предел эксплуатации винипласта листового до -50°С, только в тех случаях, когда листовой винипласт не подвергают механическим воздействиям)
Относительное удлинение при разрыве, %, не менее: 10
Прочность при растяжении, МПа, не менее: 30
Температура размягчения по ВИКа, °С, не ниже: 85
Морозостойкость, °C, до: -15
Плотность, г/куб.см: 1.38-1.4
Изменение размеров при прогреве, %, не более: 8
Твёрдость по Бринеллю, кгс/кв.мм: 130-160

Винипласт химически стоек к воздействию: серной кислоты 40% концентрации до 60°С, купоросного масла до 20°С, азотной кислоты 50% концентрации до 50°С, смеси кислот азотной и серной, нитрозы, отходящих газов (хлороводород и хлор в смеси с воздухом и водяными парами), уксусной кислоты 100% концентрации, муравьиной кислоты до 50% концентрации, фосфорной кислоты разведённой и концентрированной, сернистой кислоты, щёлочи до 50% концентрации, аммиака, хлорной извести, перекиси водорода 10% концентрации, раствора перманганата концентрированного, раствора солей всех видов, озона, кислых и щелочных сточных вод, плавиковой кислоты до 40% при 20°С, формальдегида, сероводородной воды, сероуглерода.

Винипласт не растворим в: метиловом и этиловом спирте, высших алифатических спиртах, глицерине и других алифатических полиолах, алифатических углеводородах, смазочных маслах, растительных маслах.
